DC191不饱和树脂

 DC191树脂

一、主要特性及用途：

    DC191树脂是DCPD型树脂，收缩率低，强度高，综合性能好，是一种适用性很广的树脂。现在主要厕改项目缠绕化粪池，玻璃钢缠绕管道及一部分的手糊玻璃钢产品。DC191树脂价格低，应用广，所以也是现在市场上玻璃钢树脂中用量最大的，DC191树脂强度高，但是相对比较脆。

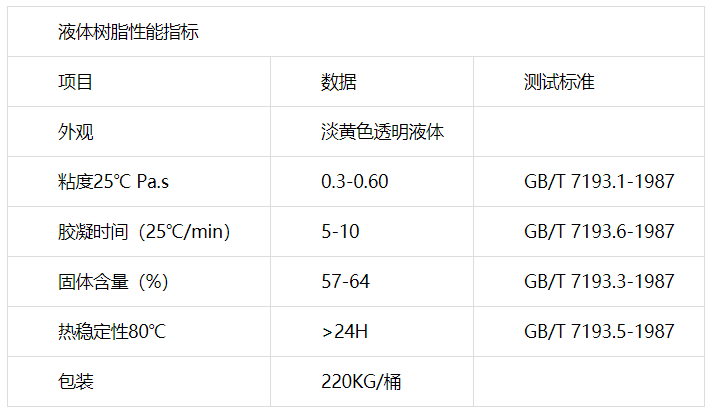

二、液体树脂性能指标：

三.使用方法:

不饱和聚酯树酯在固化剂和促进剂的作用下发生胶凝,从而达到固化.使用时,首先向不饱和树酯中加入促进剂搅匀,然后现将固化剂小心地分散到树酯中,添加完毕搅匀后必须迅速用完,以免自行固化报废.固化剂的使用必须现用现配.

不饱和树酯、固化剂和促进剂的用量配比如下：

与固化剂的配比是2-3%  ，促进剂2‰，不饱和树酯 100%

固化剂 根据不同施工温度和需要调整 2-4%

促进剂 根据不同施工温度和需要调整 2-4‰

玻璃钢制品（FRP）成型工艺简介：玻璃钢制品需要在模具中成型，模具分为硬模、软模（硅胶模）。模具脱模需要脱模剂（8#蜡、三星蜡、地板蜡、肯天PMR）。

四、成型方法：

1、处理好模具表面，硬模需要刷上脱模剂。

2、调好树脂填充料（轻粉、色浆、钛白粉，空心粉，玛瑙粉，石粉、碳酸钙粉、等等），添加固化剂比例2.5%，并充分搅拌！

3、将调好的树脂浆均匀的刷在模具表面，一定要全方位刷到哦亲！

4、在已经刷好的树脂浆上贴上已经裁剪好的玻璃纤维增强材料。（很多人问我，为什么要加玻璃纤维？道理很简单，就像混凝土里面要加钢筋一样，可以帮整件制品强度更高）。然后，在贴上的纤维材料上再次打上已经搅拌好的树脂浆，如此重复做几层，无需等待上一层树脂浆干透，可以连续制作。做到您要求的厚度之后即可等待制品固化。如若制品是分模制作，则要在分模位置多留宽度的玻璃纤维跟树脂方便合模的时候粘合！合模的时候，务必请用铁夹夹紧模具，以便更好的粘结！

1、建议使用高光脱模剂（美光蜡、进口8号蜡）

2、模具上完脱模剂之后，制品首层使用产品胶衣树脂（不添加任何填充料）进行涂刷。均匀覆盖模具表面之后，使用更细腻的纤维材料（表面毡、01纤维布、碳纤维等）对这层纤维层增强。然后再用制品树脂、通用纤维进行后续工艺。这样制作出来的玻璃钢产品，表面就极为光滑，而且抗划痕强度很高！

五、包装与储存：

DC191的包装为净重220KG金属桶，在20°C下储存期为三个月，升高温度会相应缩短储存期，储存时应放置在阴凉通风处，本品为易燃品，应避免阳光直射并远离热源和明火。

湖南宜科复合材料有限公司【树脂原材料】【玻璃钢制品】一站式采购，我司工厂位于长沙市宁乡金玉工业园，占地面积20余亩，欢迎新老客户过来参观指导！
